多媒體功能廳的多樣性：包括會議、學術報告、培訓等方面應用集一身的特點特別符合我國當前的市場需求。國內這幾年，多媒體功能廳得到迅速普及應用，一個多功能廳的系統不是單一產品的功能所能完成，而是一個由眾多產品組成的系統工程。按系統的角度來分析，包括顯示系統、信號管理系統、會議系統、擴聲系統及控制系統五大部分。這五大部分系統并沒有一個標準配置，而是根據用戶對這五大部分的需求不同而量身定制，根據這五大部分的復雜程度分大型、中型、小型。今天我們討論在國內普及率較高的小型多媒體功能廳的解決方案。
從系統設計的角度來看，在技術上比起單一系統有較高的復雜難度。今天，我們從多媒體功能廳系統的五大部分中的顯示系統、信號管理系統、控制系統來分析如何設計簡潔、穩定、智能、經濟型小型多媒體功能廳。
>> 顯示系統分析
小型多媒體功能廳的特點其中之一就是信息量較少，對顯示設備要求一般，一般配置一個投影機，從成本上考慮，往往采用正投方式與電動投影屏幕搭配組成。再選擇投影機、屏幕檔次視用戶的需求所決定。
投影機選型一般根據房間的大小來決定投影機的流明度。根據不同的現場，很多情況為節約空間等因素考慮也可采用等離子來代替投影機和屏幕。具體細節不是本次討論重點。在此不做更多的論述。
>> 信號管理系統分析
|
|
信號的顯示及管理是系統重要的組成部分，也是評定一個工程質量的決定性因素。
在多媒體功能廳系統里，常見的視頻信號格式有：
* 射頻信號（電視）
* 復合視頻信號（攝像頭、錄像機、DVD、展臺）
* S端子（DVD、展臺）
* VGA信號（計算機、數字展臺）
小型多媒體功能廳的特點是信號源的數量少，但不表示信號格式的種類少，一個小型多媒體功能廳包含上述的4種視頻信號格式并不奇怪。目前國內外AV產品的生產廠家的矩陣切換器的種類一般有AV/VGA/RGB三種類型，分別支持復合視頻、VGA信號及RGBHV信號。一般工程商在選擇配置矩陣的時候，往往分別配置AV矩陣、VGA矩陣各一臺來管理一個多媒體功能廳的主要信號類型，一些少量的射頻信號和S端子通過一些信號格式轉化模塊轉成復合信號或VGA信號格式來處理。這當然也是一種常見的解決方法，但您必需花費AV矩陣、VGA矩陣還有一些信號轉化模塊為代價。

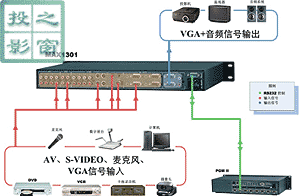

CREATOR的產品家族中的新秀MAX 1301混合矩陣專門為小型多媒體功能廳信號種類多，數量少的特點所設計。支持１路射頻、４路Video/Audio、４路S-Video/Audio、４路VGA信號格式(每路帶音頻)，內置電視高頻頭，可以直接收看電視和選臺功能。其重量級技術是專業級信號格式轉換質量及倍線功能，所有信號經過MAX 1301都倍線成1024x768@85的XGA格式輸出（帶音頻），在不同信號選擇切換到投影上的時候連投影機的信號選擇操作都可以省掉。另外再給您帶來的一個驚喜：MAX 1301混合矩陣內置調音模塊，3路MIC接口可以提供一個簡潔的會議系統的基本功能。
MAX 1301混合矩陣除了自身配置紅外遙控器外，還提供RS-232通訊協議，支持電腦、控制系統等第三方設備控制。
>> 控制系統分析
|
|
到目前為止，沒有一個AV生產廠家可以提供一個多功能廳的所需要的全部產品，一個多功能廳眾多產品是來自不同廠家甚至不同國度。這樣使得用戶操作這些設備不僅繁瑣，而且需具備較高的技術背景-這是不切實際的，并會使用戶討厭操作。這就需要有種可以將世界上不同廠家的產品集中管理的設備，這就是可編程控制系統。 |
CREATOR CR-PGMII可編程控制系統可以將世界上不同廠家、型號、性質的器材或硬件、 環境裝置連在一起綜合操控。 只需輕按一兩個按鍵，就可控制屏幕升降、燈光調節及開關投影機、播放DVD等操作。與MAX 1301混合矩陣搭配使得您的系統無懈可擊。搭配CREATOR ST-7000C真彩色無線觸摸屏使用戶充分享受掌控的樂趣。
|
