[投影之窗消息]
日前，東平聯祥為上海某證券公司提供了完善的顯示解決方案，應用畫面分割器和矩陣聯動實現畫面定時循環切換功能。客戶提出的要求是有8路計算機信號，顯示模式一需要在一臺40寸液晶電視上同時顯示4路計算機信號；顯示模式二是在這臺電視上顯示單一的一路計算機信號；模式一和模式二顯示間隔時間可以設定，實現多種場景模式循環切換。8路計算機信號在中控機房，液晶電視在80米外的辦公室。
東平聯祥為了滿足客戶的需求，提供了由一臺VGA矩陣MTVGA-8×4、一臺畫面分割器DC3004-0400、以及一臺RGB-105長線驅動器組成的系統解決方案。

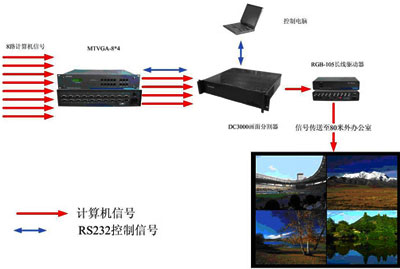

產品連接拓?fù)鋱D如下：
具體的實現功能流程，首先是將機房中的8路計算機信號接入MTVGA-8×4矩陣，矩陣出來4路信號接入到畫面分割器DC3004-0400。其次畫面分割器有COM
IN 和COM OUT 2個RS232接口。COM IN接一根控制線到控制電腦上，COM OUT接一根控制線到矩陣的COM
IN接口上。第三是畫面分割器輸出一路信號接到RGB-105長線驅動器上經過線纜傳輸?shù)?0米辦公室的液晶電視上。第四是在控制電腦對DC3000進行軟件設置，首先設置好畫面四分割的模式，再設置好全屏的模式，把這么模式都保存下來后，進行定時設置。實現一定時間內幾個模式之間自動循環切換。第五是C3000和矩陣用RS232線連接后，可以實現在畫面分割器的軟件上來實現矩陣各輸入輸出控制，選擇每路輸出的信號源。最后長線驅動器的功能能有效的保證圖像信號在送至80米外正常顯示，不出現拖尾、衰減等現象。
東平科技介紹
北京東平聯祥科技有限公司是專業從事大屏幕投影顯示系統、多媒體視頻會議系統、安防監控系統相關設備銷售及安裝維護的高科技企業。主要產品有VGA/RGB/AV矩陣、VGA畫面分割器、VGA長線驅動器、VGA光纖收發器、大屏幕顯示控制系統等各類系統外圍設備。公司同時為廣大系統集成商提供專業解決方案及其它技術支持，力爭建立業內最佳服務支持平臺。
