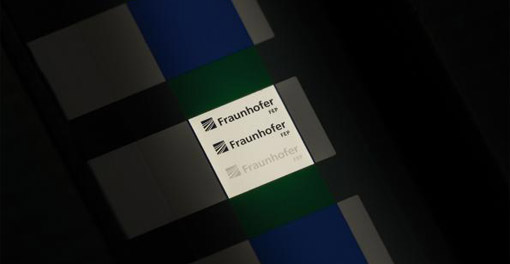

德國研究機構Fraunhofer FEP利用電子束(e-beams)成功為OLED發光區域制圖，使其得以形成永久持續高分辨率的灰階影像。
研究人員指出，在經過封裝等步驟最終確定OLED面板后，即可執行這種電子束處理，從而能以低至2um的畫素間距，在單獨修改主動層的發光特性之前，充份利用未圖案化OLED的量產優勢。
這種固定影像寫入實現的分辨率遠遠超越透過OLED分層沈積所能達到的程度，從而實現持續的灰階OLED影像，而非二進制的開-關OLED狀態。

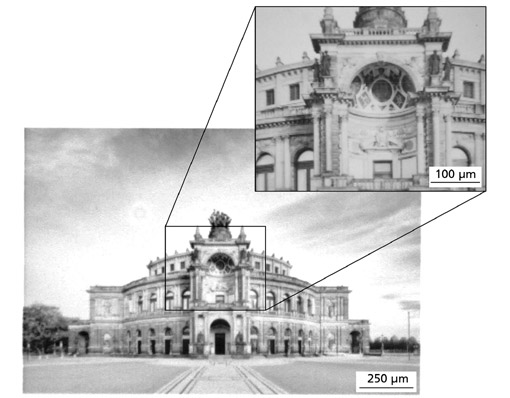

因此，電子束曝光的時間越長，出現在特定位置的OLED就越暗淡。研究人員利用電子束在不到100秒的時間內，成功地為德國德勒斯登森柏(Dresden
Semperoper)歌劇院制作出12,700 dpi分辨率、2um畫素間距的影像。
這種精致的分辨率和永恒的紋路可望實現更多新應用，例如用于確保品牌標識、寫入不可變更的安全訊息，或甚至打造無法偽造的物品等。
研究人員指出，該制程適用于任何OLED，而且無論采用哪一種基板、顏色或封裝特性均可。研究人員還打算將這種技術應用在單色分層上，從而打造出全彩的圖案。
|
