在實際項目中應用時，單純的只有一臺投影機的情況非常少；更多的是投影機、電腦（服務器）主機，以及網絡交換機、顯示器、傳感器等一些周邊設備，集成到一個大的系統中。
這種情況下，各種設備的供電是否都具有良好的接地就顯得尤為重要。如果不能保證各種設備的地都是同一個地，互相之間產生了電壓差，就容易導致燒損投影機的某些接口、或元器件。（包括投影機以外其他設備也被燒損）

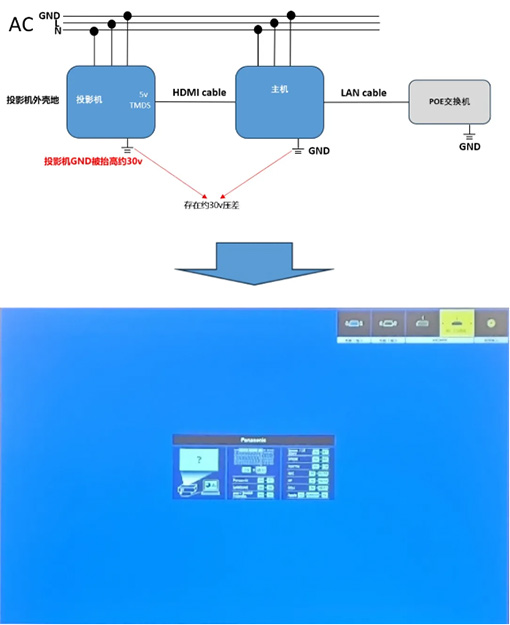

例子：投影機HDMI相關回路燒損
投影機與其他設備不在同一地上，地線之間存在電壓差。
出現的故障現象：HDMI 輸入無圖像
如上圖連接方式▲
①正常通電狀態下，投影機側的地與主機側的地是同一個地，無壓差。
②地線之間的電壓差，可能會造成電壓超過HDMI EEPROM芯片要求，損壞芯片。
如何確認接地是否正確

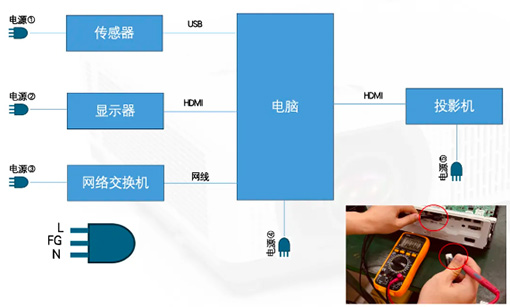

投影機以及系統多設備連接構成（示意圖）
原則
所有電源上的FG(地線)都需要良好的接入到同一個地中，所有電源的FG之間需要沒有電壓差或電壓差很小。
確認方法
例如確認網絡交換機電源③的接地和投影機的電源⑤是否有電壓差
1.將電源③和電源⑤的插頭插入到電源插座中，其他的電源①，電源②，電源④拔出電源插頭。
2.連接交換機與電腦的網線。
3.將HDMI線靠近電腦一側插入電腦的HDMI口，另外一側懸空不連接投影機。
4.用電壓表測量懸空一側的HDMI口的金屬外殼和投影機的HDMI口處金屬外殼的電壓差，如果沒有電壓差，或者電壓差很小則合格。注意電壓測試時需要直流檔和交流檔都進行測試。 |
