眾所周知，目前投影機主要是液晶和DLP技術，但是這兩種技術都有各自明顯的優缺點。那么，是否除了這兩種技術，我們就沒有新的選擇了呢？3年前，答案是肯定的；但現在，我們有了LCOS技術。
什么是LCOS
LCOS投影技術又稱硅基液晶、硅晶光技術(Liquid Crystal on
Silicon)，是一種采用有源點陣反射式液晶顯示技術。是LCD與CMOS集成電路有機結合的反射型新型顯示技術。

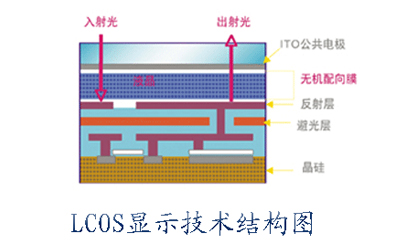

LCOS的結構是在單晶硅上生長電晶體，利用半導體集成制作驅動面板(又稱為CMOS－LCD)，然后在電晶體上透過研磨技術磨平，并在上面鍍鋁膜電極作為反射鏡，形成CMOS有源點陣基板，然后將CMOS基板與含有ITO透明電極之上玻璃基板貼合，再抽入液晶，進行封裝。像素電極同時也作為反射鏡，像素的尺寸一般可以做的很小約為7～20μm，開口率高達96％，對于百萬像素的高分辨率的基板的大小還不到一英寸。
LCOS的技術特點
LCOS投影技術芯片的工藝技術具有大量集成已有成熟技術的特色。例如，整個LCOS芯片的硅背板都是在常規IC芯片生產在線完成的。采用CMOS技術的硅背板具有生產制程成熟、成本低廉和產品功耗較低的優點。同時，液晶分子、液晶涂布和ITO透明電極玻璃基板也是被廣泛應用的成熟技術。但是LCOS芯片的整個制程中關鍵的難點是鋁反射電極層與液晶分子間的結合問題。目前受制于工藝技藝的限制，成品率只能達到30%左右。
LCOS的成像原理

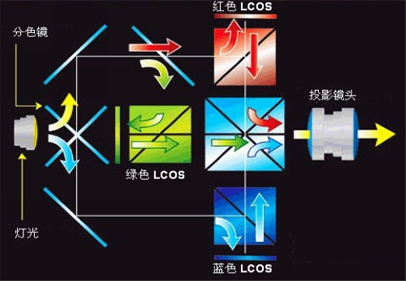

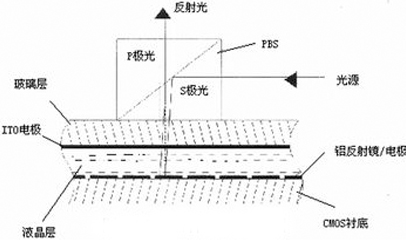

LCOS投影機圖像調制原理和LCD基本相同，也是以光調制來控制投影顯示圖像。入射光線在分光后，經過入射偏光板(PBS)，將入射光變成S偏光，經LCOS板反射調制。如果液晶經外部信號調制，處于顯示亮態時，S光會變成P光，經棱鏡透射后，有最多的光投射到會聚透鏡會聚成像。處于顯示暗電平時，S光經調制，依然還是S光輸出，經棱鏡沒有光透射到會聚透鏡，圖像顯示為暗電平。因此，輸出到會聚透鏡的光的多少是由每個像素的外部信號調制決定的。
|
